複擺顎式破碎機的機構屬於四杆機構中曲柄搖杆機構的應用。曲柄為主動件。顎式破碎機以結構簡單、性能可靠、維修方便在物料粉碎行業廣泛應用。
複擺鄂式破碎機的動鄂，足直接懸掛在偏心軸上的，是曲柄連杆機構，沒有單獨的連杆。由於動顎足由偏心軸的偏心直接帶動.所以活動顎板可同時做垂直和水平的複雜擺動。鄂板上各點的擺動軌跡是由頂部的接近圓形連續變化到下部的橢圓形，越到下部的橢圓形越扁，動顎的水平行程則由下往上越來越大的變化著，因此對石塊不但能起壓碎、劈碎。還能起輾碎作用。由於偏心軸的轉向是逆時針方向，動顎上各點的運動方向都有利於促進排料。因此破碎效果好，破碎率較高、產品粒度均勻且多呈立方體。
複擺鄂式破碎機和簡擺鄂式破碎機相比較。複擺鄂式破碎機的機器重量較輕，結構簡單(少了一件連杆、一塊肘板、一根心軸和一對軸承)。生產效率較高(比同規格的簡擺鄂式破碎機生產效率高20%-30%)等優點，但複擺鄂式破碎機的鄂板垂直行程大，石料對鄂板的磨削作用嚴重。磨損較快，且能量消耗也大。工作時易產生較多的粉塵。

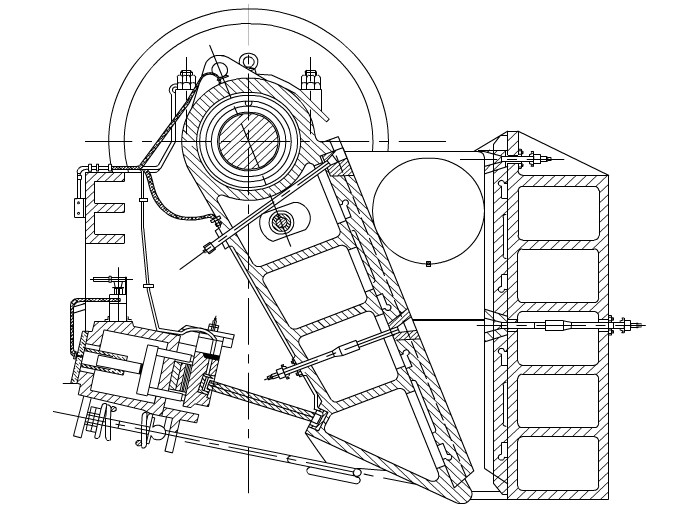

在工程上應用較為廣泛的是複擺鄂式破碎機。國產的鄂式破碎機數較較多的也足複擺鄂式破碎機。複擺鄂式破碎機主要山機架、鄂板、側護板、主軸、飛輪、肘板和調整機構等組成:
機架即機座，實際上是個上下開口的四方鬥，主要用作支承偏心軸和承受破碎物料的反作力，.因此要求具有足夠強度，一般采用鑄鋼整體鑄造，規格小的可用優質鑄鐵代替。大型破碎機的機架由分段鑄成後再用螺栓裝配在一起。鑄造工藝較為複雜。自製的小型鄂式破碎機可用40-50毫米厚的鋼板焊成，但其鋼度不如鑄鋼好。
鄂板包括活動鄂板和固定鄂板，各與鄂床組成活動鄂和固定鄂。鄂板用楔形鐵塊和螺拴固定在鄂床表麵，保護鄂床不受磨損。固定鄂的鄂床就是機架，活動鄂的鄂床懸掛在偏心軸上，由於它直接承受對石料的擠壓作用力，所以必需有足夠的強度和剛度，活動顎床一般用鑄鐵或鑄鋼製造。鄂板直接和石塊接觸，除承受擠壓和衝擊力外，尚與石塊強烈摩擦，因此要求用高強度且耐磨的材料製造。常用的是鑄錳鋼鄂板，其鑄鋼含錳是為12--14%左右。若條件受限製時，可用白口鑄鐵代替，.但容易磨損和折斷，使用壽命不長。為了有效地破碎石料，顎板表麵常鑄成波浪形和牙形，其齒峰角度一般為90"-110"，齒高和齒距視出料粒度和產較要求而定。齒形高齒距小，則出料粒度小，產較低，動力消耗大。一般齒高和齒距之比為1/2-1/3之間。由於複擺式的特點造成鄂板底部比上部磨損快，所以鄂板往往做成上下對稱形狀，以便磨損後能倒置安裝，延長使用壽命。
鄂式破碎機的優點是生產率高，結構簡單可靠.破碎比較大(i一般為6-8)。外形尺寸較小。零件檢杳和更換較容易，操作維護簡便，不用較高技術水平的工人就能夠操作，應用範圍廣，與其他類型破碎機比較，不容易堵塞。因此工程中普遍采川它來破碎各種硬度92500公斤/厘米2以下的石料，常作粗碎和中碎設備。一般用於破碎極限抗壓強度不超2000公斤/厘米’的石料時效果較好。其缺點是不宜破碎片狀石料，工作間歇、有空轉衝程，需要很大的擺動體，增加非生產能量的消耗，破碎可塑性和潮濕的物料時，容易堵塞出料口。山於工作時產生很大的慣性力，機體擺動大，工作不平穩，衝擊，振動及噪音較大。因此須安裝在比機器自承大五倍以上的混凝土基礎上.井須采取隔震措施。大型破碎機還應安裝在埋設於基礎上的剛梁上。
鄂式破碎機的較大裝料塊度應比裝料口寬度小15%-20%，即給料的較大石塊不應超過裝料口的0.85倍。當用顎式破碎機破碎堅硬而光滑的大礫石時，礫石容易從裝料口反跳出來，故破碎天然礫石的生產率不及破碎來才塊石的生產率高。
使用鄂式破碎機時，必須注意由於機器是在工作條件惡劣情況下運轉的，除了必須嚴守操作規程和維修保養製度外，還必須及時發現並修複被磨損的零部件，這是提高機器作業的重要措施。
